| उत्पत्ति के प्लेस: | ग्वांगडोंग, चीन |
| ब्रांड नाम: | WM-3D |
| प्रमाणन: | iso9001 |

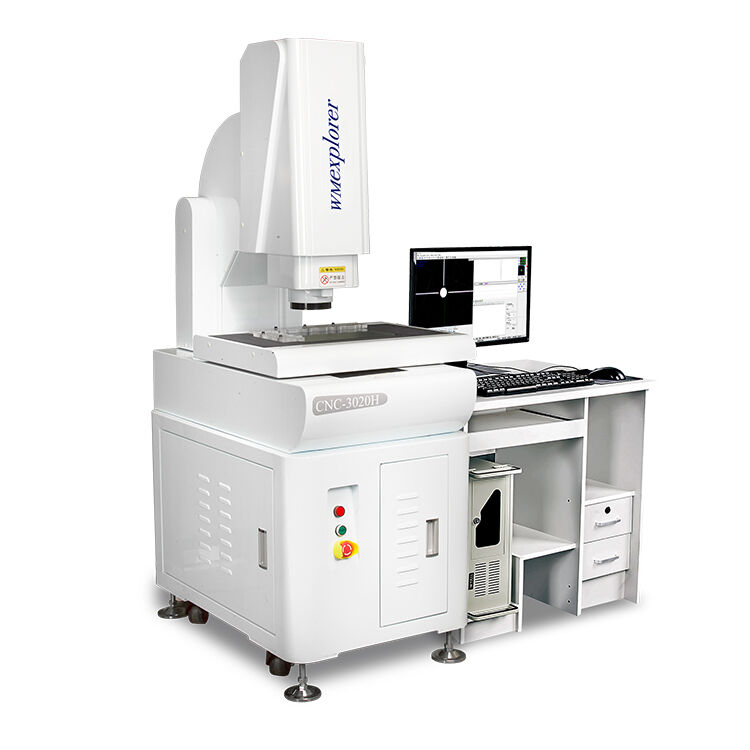

| मॉडल संख्या: | सीएनसी-3020एच |
|
मॉडल |
CNC-3020H |
||||
|
|
ग्लास टेबल का आकार |
330*230 |
|||
|
|
मेटल टेबल का आकार |
350*250 |
|||
|
|
कार्य यात्रा X.Y |
300*200 |
|||
|
|
Z-अक्ष यात्रा लिफ्ट (मिमी) |
200 फोकस |
|||
|
|
X.Y.Z-अक्ष डिजिटल डिस्प्ले रिज़ॉल्यूशन |
0.5um |
|||
|
|
X.Y अक्ष मान त्रुटि |
≤(3+L/200)L मापा गया लंबाई है, इकाई मिमी) |
|||
|
|
वज़न (किलोग्राम) |
300 |
|||
|
|
आयाम |
750*850*1650 |
|||
|
मोटर |
तीन अक्ष वेग |
300mm/s |
|||
|
|
तीन अक्ष स्थिति सटीकता |
0.001mm |
|||
|
छवि प्रणाली |
कैमरा |
सोनी रंग 1/3″CCD कैमरा |
|||
|
|
ज़ूम |
ज़ूम लेंस के साथ समाक्षीय ऑप्टिकल ज़ूम लेंस (2 में से एक चुनें) |
|||
|
|
ज़ूम आवर्धन |
0.7-4.5X |
|||
|
|
वीडियो कुल आवर्धन |
30-230X |
|||
|
|
ऑब्जेक्टर क्षेत्र |
11.1-1.7mm |
|||
|
|
पावर |
AC220V/AC110V |
|||
|
|
बिजली की खपत |
100W |
|||
|
उपकरण सहायक उपकरण |
1Xट्यूब(विकल्प) |
0.5Xट्यूब(विकल्प) |
कार्य दूरी |
||
|
ज़ूम लेंस |
0.7-4.5X |
0.7-4.5X |
|
||
|
लेंस जोड़ें |
वीडियो आवर्धन |
सामग्री साइड फील्ड (मिमी)
|
वीडियो आवर्धन |
सामग्री साइड फील्ड (मिमी)
|
|
|
0.5X विकल्प |
11.8X-74X |
22-3.4 |
5.9X-37X |
44-6.8 |
175 |
|
मानक |
23.5X-148X |
11.1-1.7X |
11.8X-74X |
22-3.4 |
92 |
|
2Xविकल्प |
47X-296X |
5.5-0.9 |
23.5X-148X |
11.1-1.7 |
36 |
मुख्य कार्य
1. मनमाना अक्ष सीधा, समन्वय प्रणाली रीसेट करें।
2. ग्राफिक को बड़ा करने के लिए, ग्राफिक्स को कम करें, ग्राफिक्स अनुवाद, ग्राफिक प्रिंटिंग ग्राफिक का चयन किया गया है, अनचेक करें, ग्राफिक्स हटा दिए गए।
3. ज़ूम सेट करें, ग्राफिक्स संकीर्ण करें, ग्राफिक प्रिंट रेडियो का चयन किया गया है, अचयनित करें, ग्राफिक्स हटा दिए गए।
4. ग्रे स्केल छवि, संतृप्ति, कंट्रास्ट सेट करें, छवि को BMP प्रारूप के रूप में सहेजा गया।
5. विभिन्न प्रकार के एज डिटेक्शन मोड, कंप्यूटर ऑटो
6. प्रीसेट तत्व: बिंदु, रेखा, वृत्त, चाप।
1. उच्च-सटीक पूरी तरह से स्वचालित माप, सीएनसी चार-अक्ष नियंत्रण।
2. उच्च-सटीक और उच्च-शक्ति मशीन: 00-क्लास संगमरमर आधार/स्तंभ/कार्यक्षेत्र उच्च परिशुद्धता और अच्छी स्थिरता के साथ।
3. XYZ तीन-अक्ष आयातित सटीक रैखिक गाइड / आयातित पीस ग्रेड बॉल स्क्रू ड्राइव सिस्टम, लंबा जीवन और अच्छी स्थिरता।
4. उच्च परिशुद्धता धातु पैच शासक 0.2um।
5. Wm0750 स्वचालित ज़ूम ऑप्टिकल लेंस ज़ूम सुधार की आवश्यकता के बिना पूरी तरह से स्वचालित माप को सक्षम करता है।
6. HD SONY ccD कैमरा उच्च गुणवत्ता वाले माप स्क्रीन के साथ।
7. ऑटोफोकस माप, ऑप्टिकल अल्टीमेट्री समतलता, यूके रेनि शॉ संपर्क जांच।
8. प्रोग्राम-नियंत्रित पांच-रिंग आठ-ज़ोन सतह प्रकाश स्रोत एलईडी कंटूर प्रकाश स्रोत, समाक्षीय प्रकाश स्रोत। विभिन्न उत्पादों में अलग-अलग रंग जोड़े जाते हैं।
9. नेविगेशन cCD कैमरा माप स्थिति को इंगित करता है, जो माप के लिए जल्दी से स्थित और सुविधाजनक है।
10. सीमा रिज़ॉल्यूशन में सुधार के लिए आयातित सॉफ़्टवेयर फ़ंक्शन द्वारा विकसित 3D माप सॉफ़्टवेयर को मिलाएं।
11. lt किसी भी स्थिति में आसान संचालन के लिए एक जॉयस्टिक से लैस है।
1. यह बिंदु, रेखा, वृत्त, चाप और अंडाकार, आयताकार को माप सकता है और बहु-बिंदु स्थिति फ़ंक्शन के साथ सटीकता में सुधार कर सकता है।
2. इसमें कई विशेषताएं हैं, जैसे माप का संयोजन, केंद्र संरचना और संरचना का चौराहा, निर्माण का मध्यबिंदु, रेखा संरचना, एक गोल संरचना और दृष्टिकोण का संरचनात्मक बिंदु।
3. यह कंपनी के स्वयं-विकसित सीएनसी माप सॉफ़्टवेयर के साथ मिलकर SPC डेटा विश्लेषण क्षमताओं के साथ एक ही समय में बड़ी मात्रा में वर्क पीस का तेजी से पता लगाने के लिए है ताकि एक बार में पूरी माप पूरी हो सके।
4. समन्वय अनुवाद और निर्देशांक को सीधा करना माप को अधिक सुविधाजनक और कुशल बनाने और माप दक्षता में सुधार करने के लिए है।
5. मैक्रोज़ एक ही भागों को तेज़ और अधिक सुविधाजनक मात्रा में माप सकते हैं और माप दक्षता में सुधार कर सकते हैं।
12 महीने की वारंटी। आत्मविश्वास के साथ खरीदें!
1. असेंबल और स्वीकृति की तारीख से 12 महीने के भीतर, लेकिन शिपमेंट की तारीख से 15 महीने से अधिक नहीं।
2. इस अवधि के दौरान, हम एक संयुक्त बिक्री के बाद सलाहकार सेवा के साथ उपयोगकर्ताओं को फोन और इंटरनेट शिक्षण लेंगे।
3. हम लागत के साथ उपयोगकर्ताओं के लिए मशीन की जीवन वारंटी सेवाएं प्रदान करते हैं।
01. यदि हमारी ओर से मशीन की विफलता होती है, तो आप स्पेयर पार्ट्स को हमें वापस भेज सकते हैं और हमारी ओर से लागत।
02. लेकिन अगर हमारे तकनीशियन को प्रशिक्षण के लिए ग्राहक की ओर आने की आवश्यकता है, तो तकनीकी सेवा मुफ्त है, टिकट और आवास को छोड़कर।
4. अतिरिक्त वारंटी अवधि: हम उपयोगकर्ता को प्रदान करेंगे बिक्री के बाद दीर्घकालिक सलाहकार सेवा।
