उत्पाद विवरण:
|
| गारंटी: | 1 वर्ष | अनुकूलित समर्थन: | ओईएम, ओडीएम |
|---|---|---|---|

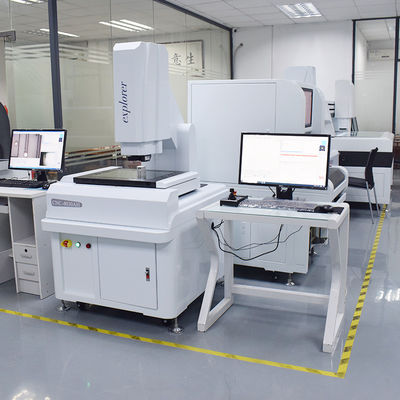

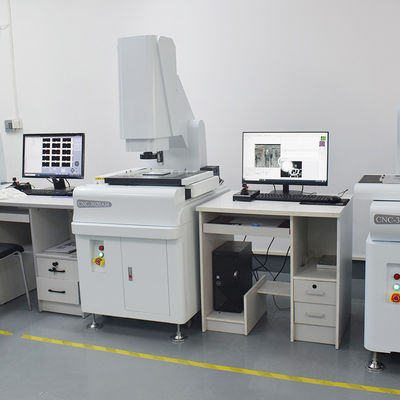

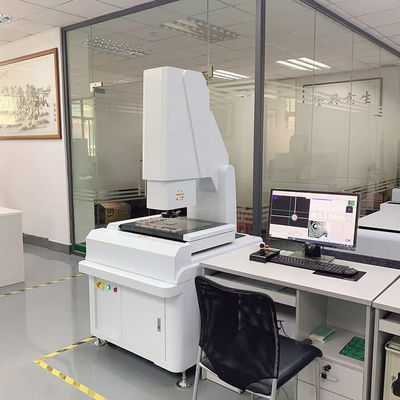

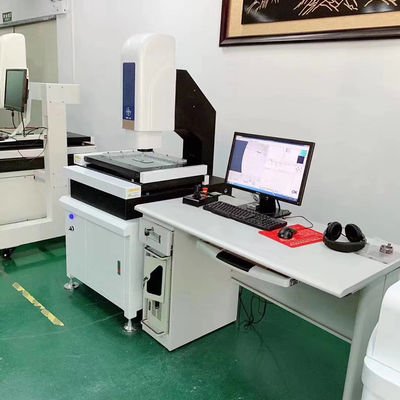

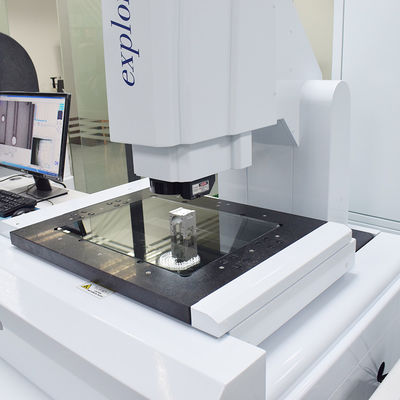

| प्रोडक्ट का नाम: | एफपीडी निरीक्षण के लिए उपकरण | नमूना: | सीएनसी-3020एएच |
| रंग: | सफ़ेद | सामान्य उपयोग: | इलेक्ट्रॉनिक्स, प्लास्टिक, मोल्ड, मशीनरी, हार्डवेयर, घड़ियां, मोबाइल |
| सामग्री: | ग्रेनाइट | प्रयोग: | मापने |
| वज़न: | 300 किलो | बिजली की आपूर्ति: | एसी 220V/50-60Hz |
| प्रकार: | पूरी तरह से स्वचालित | प्रयोग: | ऑप्टिकल सिस्टम |
| हाई लाइट: | अनुकूलित छवि आयाम मापन प्रणाली,एफपीडी छवि आयाम मापन प्रणाली |
||
|
सामान
|
सीएनसी-3020एएच
|

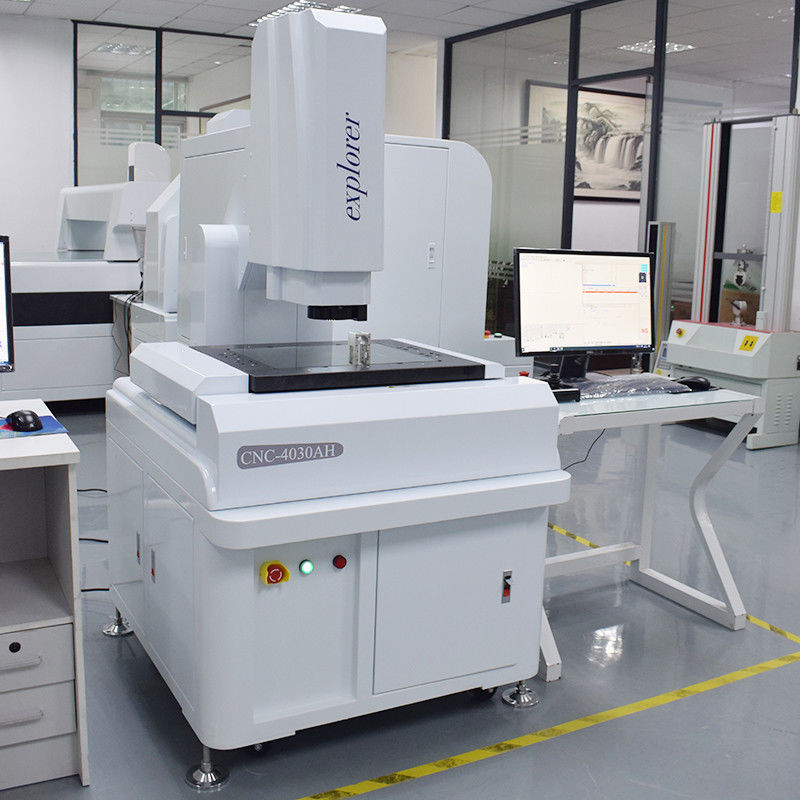

सीएनसी-4030एएच
|
सीएनसी-5040एएच
|
|
आयाम(मिमी)(एल×डब्ल्यू×एच)
|
700*850*1650
|
800*900*1650
|
900*1050*1650
|
|
मापने की सीमा(मिमी)(X×Y×Z)
|
300*200*200
|
400*300*200
|
500*400*200
|
|
मापने की सटीकता (μm)
|
3+एल/200
|
3+एल/200
|
3+एल/200
|
|
पुनरावृत्ति (μm)
|
3
|
3
|
3
|
|
वजन (किग्रा)
|
300
|
380
|
450
|
|
छवि और माप
|
सीसीडी
|
जापानी SOnYCcD
|
|
|
लेन
|
हाई डेफ़िनीशन ज़ूमलेंस/निरंतर आवर्धन 0.7-5.0x
|
|
|
बढ़ाई
|
40-230X (केवल संदर्भ के लिए। विभिन्न कैमरे और लेंस के साथ आवर्धन भिन्न होगा।)
|
|
|
ऑप्टिकल स्केल रिज़ॉल्यूशन
|
x/Y/z अक्ष o.0002mm (0.2um)
|
|
|
कार्य दूरी
|
108 मिमी
|
|
मापन सॉफ्टवेयर
|
सीमा रिज़ॉल्यूशन को बेहतर बनाने के लिए आयातित सॉफ़्टवेयर फ़ंक्शन द्वारा विकसित 3डी माप सॉफ़्टवेयर को संयोजित करें।
|
|
ड्राइविंग सिस्टम
|
X/Y/Z तीन-अक्ष उच्च प्रदर्शन ताइवान सर्वो मोटर, डबल बंद लूप नियंत्रण प्रणाली
|
|
रोशनी
|
प्रोग्राम-नियंत्रित पांच-रिंग आठ-ज़ोन सतह प्रकाश स्रोत, एलईडी समोच्च प्रकाश स्रोत, समाक्षीय प्रकाश स्रोत। विभिन्न रंग हैं
विभिन्न उत्पादों में जोड़ा गया। |
विशेषता:
मापन विधि विविधता (स्वचालित विभेदक, खनन बिंदु मापने वाला कंट्रास्ट माप, सहनशीलता माप तुलना। प्रीसेट तत्व), विभिन्न ग्राहकों की जरूरतों को पूरा कर सकता है, उपयोग में आसानी और माप सटीकता में काफी सुधार कर सकता है।
एकल बिंदु नमूनाकरण विधि खनन बिंदु, विभिन्न प्रकार के माउस रेटिकल किनारे बिंदु हैं, जो बिंदुओं द्वारा प्रवर्धित हैं।क्लाउड लाइन की परिधि, क्षेत्र और गुरुत्वाकर्षण के केंद्र को मापने के लिए बंद, क्लाउड लाइन की सबसे सटीक मापने की विधि के लिए तीन इंटरपोलेशन एल्गोरिदम का उपयोग।
एक समय में एकाधिक राउंड के अधिक गोल, तेज़ और सटीक माप को चुनने के लिए बॉक्स का कार्य कर सकते हैं।
मापा गया डेटा DXF फ़ाइल, या BMP छवियों और उपयोगकर्ता प्रोग्राम प्रारूप के रूप में सहेजा जा सकता है
12 प्रकार के तत्वों (बिंदु, रेखा, वृत्त, चाप, दीर्घवृत्त, आयत, गर्त, O आकार, दूरी और कोण, खुले बादल बादल रेखा और समापन रेखाएं) को माप सकते हैं।
