उत्पाद विवरण:
|
| गारंटी: | 1 वर्ष | अनुकूलित समर्थन: | ओईएम, ओडीएम |
|---|---|---|---|

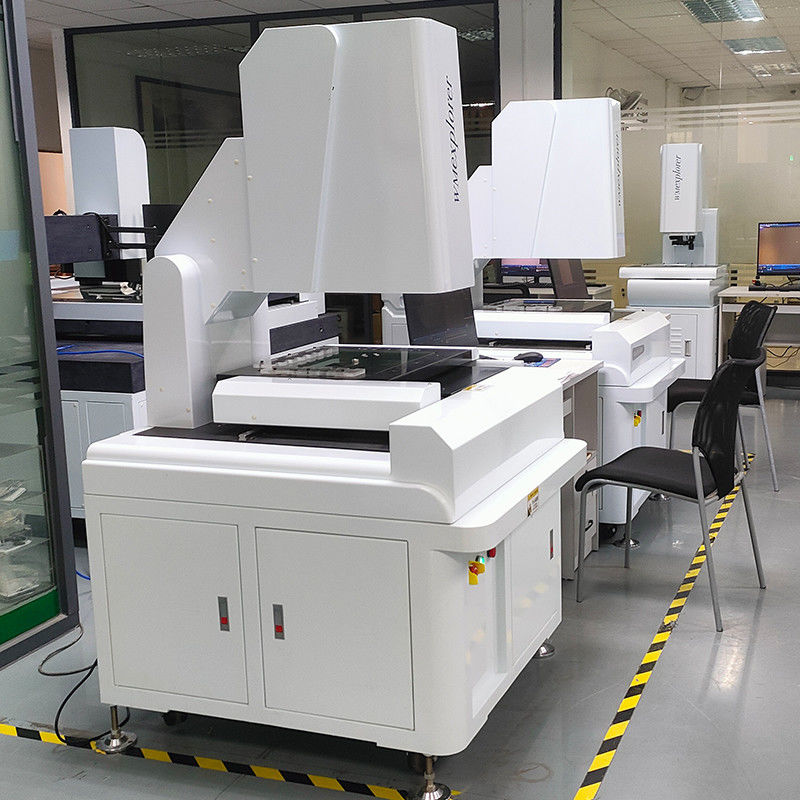

| प्रोडक्ट का नाम: | CNC-4030AH विजन माप मशीन निर्माता | नमूना: | सीएनसी-4030एएच |
| रंग: | सफ़ेद | सामान्य उपयोग: | इलेक्ट्रॉनिक्स, प्लास्टिक, मोल्ड, मशीनरी, हार्डवेयर, घड़ियां, मोबाइल |
| सामग्री: | ग्रेनाइट | प्रयोग: | मापने |
| वज़न: | 300 किलो | बिजली की आपूर्ति: | एसी 220V/50-60Hz |
| प्रकार: | पूरी तरह से स्वचालित | प्रयोग: | ऑप्टिकल सिस्टम |
| हाई लाइट: | डिजिटल छवि आयाम माप प्रणाली,छवि आयाम माप प्रणाली 220V,दृष्टि मापने की मशीन 50 हर्ट्ज |
||
|
सामान
|
सीएनसी-3020एएच
|
सीएनसी-4030एएच
|
सीएनसी-5040एएच
|
|
आयाम(मिमी)(एल×डब्ल्यू×एच)
|
700*850*1650
|
800*900*1650
|
900*1050*1650
|
|
मापने की सीमा(मिमी)(X×Y×Z)
|
300*200*200
|
400*300*200
|
500*400*200
|
|
मापने की सटीकता (μm)
|
3+एल/200
|
3+एल/200
|
3+एल/200
|
|
पुनरावृत्ति (μm)
|
3
|
3
|
3
|
|
वजन (किग्रा)
|
300
|
380
|
450
|
|
छवि और माप
|
सीसीडी
|
जापानी SOnYCcD
|
|
|
लेन
|
हाई डेफ़िनीशन ज़ूमलेंस/निरंतर आवर्धन 0.7-5.0x
|
|
|
बढ़ाई
|
40-230X (केवल संदर्भ के लिए। विभिन्न कैमरे और लेंस के साथ आवर्धन भिन्न होगा।)
|
|
|
ऑप्टिकल स्केल रिज़ॉल्यूशन
|
x/Y/z अक्ष o.0002mm (0.2um)
|
|
|
कार्य दूरी
|
108 मिमी
|
|
मापन सॉफ्टवेयर
|
सीमा रिज़ॉल्यूशन को बेहतर बनाने के लिए आयातित सॉफ़्टवेयर फ़ंक्शन द्वारा विकसित 3डी माप सॉफ़्टवेयर को संयोजित करें।
|
|
ड्राइविंग सिस्टम
|
X/Y/Z तीन-अक्ष उच्च प्रदर्शन ताइवान सर्वो मोटर, डबल बंद लूप नियंत्रण प्रणाली
|
|
रोशनी
|
प्रोग्राम-नियंत्रित पांच-रिंग आठ-ज़ोन सतह प्रकाश स्रोत, एलईडी समोच्च प्रकाश स्रोत, समाक्षीय प्रकाश स्रोत। विभिन्न रंग हैं
विभिन्न उत्पादों में जोड़ा गया। |
मुख्य समारोह
1.तत्व माप: बहु-बिंदु माप बिंदु, रेखा, वृत्त, चाप, कोण, दीर्घवृत्त, आयत माप बिंदु प्रदान किए गए, बिंदु, रेखा, वृत्त, चाप की स्वचालित पहचान।
2.तत्व संरचना: केंद्र संरचना, संरचना का प्रतिच्छेदन, मध्य-बिंदु संरचना, रेखा संरचना, एक गोल संरचना, कोण संरचनाएं।
3.पूर्व निर्धारित तत्व: बिंदु, रेखा, वृत्त, चाप।
4.ग्राफिक्स: अनुवाद का समन्वय करें, वर्कपीस को सीधा करें।
5. मनमाना अक्ष सीधा, समन्वय प्रणाली रीसेट।
6.ग्राफ़िक को बड़ा करने, ग्राफ़िक्स को कम करने, ग्राफ़िक्स अनुवाद, ग्राफ़िक मुद्रण ग्राफ़िक का चयन किया गया है, अनचेक करें, ग्राफ़िक्स हटा दिए गए हैं।
7. ज़ूम सेट करें, ग्राफ़िक्स संकीर्ण, ग्राफ़िक प्रिंट रेडियो चयनित, अचयनित, ग्राफ़िक्स हटा दिया गया।
8 .ग्रे स्केल छवि, संतृप्ति, कंट्रास्ट, सहेजी गई छवि को बीएमपी प्रारूप के रूप में सेट करें।
9, विभिन्न प्रकार के एज डिटेक्शन मोड, कंप्यूटर ऑटो
