उत्पाद विवरण:
|
| गारंटी: | 1 साल, 12 महीने | अनुकूलित समर्थन: | ओईएम, ओडीएम |
|---|---|---|---|

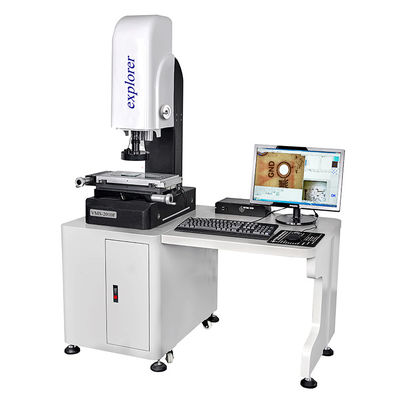

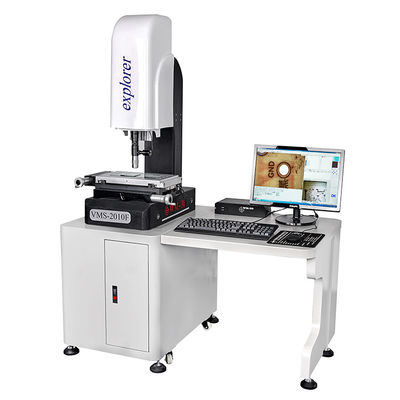

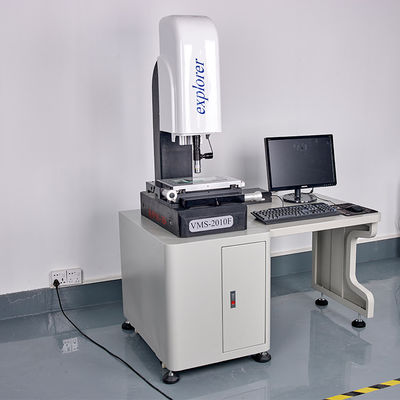

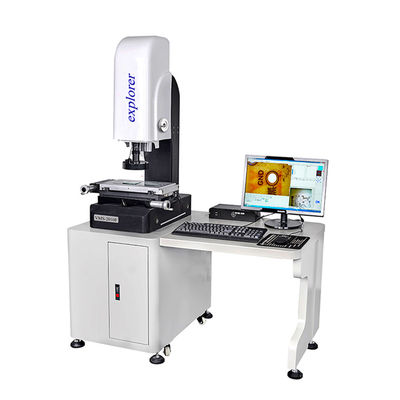

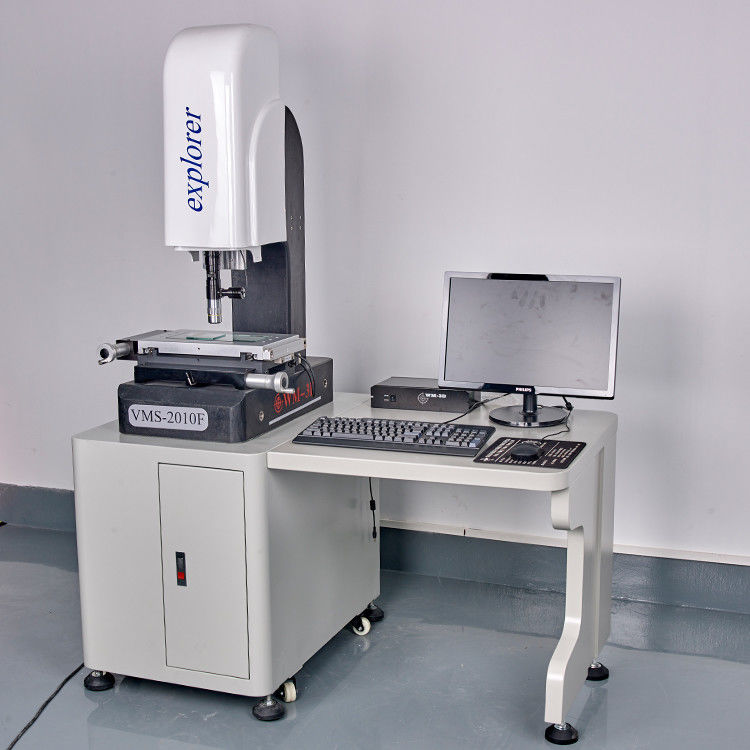

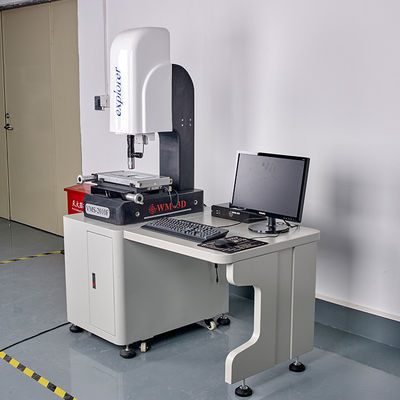

| नाम: | फ़ैक्टरी आपूर्तिकर्ता अच्छी कीमत पर छवि मापने का उपकरण प्रदान करता है | शुद्धता: | 3um |
| वेग: | हाथ नियंत्रण | समारोह: | मापना और पता लगाना |
| सामान्य उपयोग: | इलेक्ट्रिक्स, प्लास्टिक, मोल्ड, मशीनरी, कनेक्टर्स और मोबाइल | रंग: | सफ़ेद |
| शक्ति: | 220 वी / 50 हर्ट्ज | पत्तन: | शेन्ज़ेन |
| हाई लाइट: | 50HZ ऑप्टिकल माप उपकरण,220V ऑप्टिकल माप उपकरण,ऑप्टिकल माप प्रणाली का पता लगाएं |
||
|
नमूना |
WM-2010F |
WM-3020F |
WM-4030F |
WM-5040F |
|
|
काम की मेज |
धातु टेबल का आकार (मिमी) |
350*220 |
450*350 |
550*450 |
700*600 |
|
ग्लास टेबल का आकार (मिमी) |
230*130 |
330*230 |
430*330 |
530*430 |
|
|
तीन अक्ष यात्रा यात्रा(मिमी) |
200*100 |
300*200 |
400*300 |
500*400 |
|
|
वजन (किग्रा) |
170 |
260 |
300 |
500 |
|
|
आयाम(एल)*(डब्ल्यू)*(एच) |
500*700*1100 |
600*750*1100 |
700*900*1150 |
850*1050*1200 |
|
|
माप प्रणाली (मानक सहायक सामग्री) |
कैमरा: SONY1 / 3" रंगीन सीसीडी कैमरा |
||||
|
लेंस आवर्धन:0.7~4.5X WD:95mm |
|||||
|
कुल आवर्धन: 30~230X वस्तु दृश्य:7~1.1 मिमी |
|||||
|
डबल क्रॉस लाइन जेनरेटर डेटा रिज़ॉल्यूशन: 0.001 मिमी |
|||||
|
Z-अक्ष उठाने की यात्रा (मिमी): 150 मिमी (ऑटो फोकस) X,Y-अक्ष की संकेत त्रुटि ≤(3+L/200)µm (L को मापी गई लंबाई माना जाए, इकाइयाँ: मिमी) |
|||||
|
प्रकाश व्यवस्था: सतही प्रकाश और ट्रांसमिशन लाइट का उपयोग एलईडी, चमक समायोज्य पावर: 220/110V(AC), 50HZ 30W |
|||||
विशेषताएँ:
1.XYZथ्री एक्सिस आयातित परिशुद्धता वी प्रकार गाइड रेल / आयातित ऑप्टिक एक्सिस ड्राइव सिस्टम, लंबी सेवा जीवन, अच्छी स्थिरता।
2. उच्च परिशुद्धता झंझरी शासक 0.5um।
3.WM सतत ज़ूम ऑप्टिकल लेंस, अलग-अलग फ्रेम, अलग-अलग आवर्धन, ज़ूम सुधार के बिना।
4.एचडी जापानी सोनी सीसीडी कैमरा, उच्च गुणवत्ता मापने वाली स्क्रीन।
5. सहायक फ़ोकसिंग माप, ऑप्टिकल माप ऊंचाई और समतलता, और ब्रिटिश रेनिशॉ संपर्क जांच से सुसज्जित किया जा सकता है।
6.सतह प्रकाश, एलईडी प्रोफ़ाइल प्रकाश, समाक्षीय प्रकाश।मैचिंग प्रोग्रामेबल थ्री रिंग आठ एरिया लाइट चुनें।
7. लेजर सूचक मापने की स्थिति, तेजी से स्थिति और सुविधाजनक माप को इंगित करता है।
8.Z-अक्ष ऑटो फोकस वीडियो मापने की मशीन बिंदु, रेखा, वृत्त, चाप और अंडाकार को माप सकती है।
मल्टीपॉइंट पोजिशनिंग फ़ंक्शन के साथ आयताकार, माप का संयोजन,
केंद्र संरचना और संरचना का प्रतिच्छेदन, निर्माण का मध्यबिंदु, रेखा संरचना,
एक गोल संरचना.
9. इसमें विशेष रूप से सांख्यिकीय विश्लेषण करने के लिए डेटा प्रोसेसिंग, डिस्प्ले, इनपुट और आउटपुट, मापन डेटा आउटपुट वर्ड, एक्सेल और ऑटो सीएडी के विभिन्न कार्य हैं, और वर्कपीस स्ट्रेटनिंग फ़ंक्शन बहुत उपयोगी है।
10. डिजिटल माप और डेटा प्रोसेसिंग प्रणाली दो समन्वय स्टूडियो द्वारा बनाई गई है,
ऑप्टिकल ग्रेटिंग और SDK-3000 डेटा कार्ड।
11. इसमें एक कंप्यूटर और विशेष माप सॉफ्टवेयर के साथ RS232 इंटरफ़ेस है
जो सर्कुलर मैपिंग को प्रोसेस और आउटपुट भी कर सकता है।
12. Z अक्ष मोटर चालित, यह ऑटो फोकस का एहसास कर सकता है।छवि को सबसे स्पष्ट स्थिति बनाएं।
13. पैर स्विच से मेल खा सकता है, किसी भी स्थान पर संचालित करना आसान है।
समारोह विवरण:
तत्व माप: बिंदुओं, रेखाओं, वृत्तों, चापों, कोणों, अंडाकार, आयत को मापना
बिंदुओं की पूर्व निर्धारित संख्या, स्वचालित पहचान बिंदु, रेखाएं, वृत्त, चाप।
तत्व संरचना: केंद्र निर्माण, संरचना का प्रतिच्छेदन, मध्यबिंदु संरचना, रेखा संरचना,
गोल संरचना, कोण विन्यास।
पूर्व निर्धारित तत्व: बिंदु, रेखाएं, वृत्त, चाप।अनुवाद का समन्वय करें, वर्कपीस को सीधा करें।कोई भी सीधा करो
अक्ष समन्वय प्रणाली रीसेट।
ग्राफ़िक्स: ग्राफ़िक्स ज़ूम, ग्राफ़िक्स संकुचन, ग्राफ़िक्स पैन, ग्राफ़िक्स चयनित, वृत्त का चयन करें, हटाएँ
ग्राफिक, ग्राफिक प्रिंट।ज़ूम सेटिंग्स, छवि ग्रे, संतृप्ति, कंट्रास्ट, सेव, छवियों को बीएमपी प्रारूप में सेट करें।
एज फाइंडर मोड की एक किस्म, कंप्यूटर स्वचालित रूप से अंक लेता है, स्वचालित पहचान दौर, आर्क बहुत
खनन बिंदु गति में सुधार करें।
